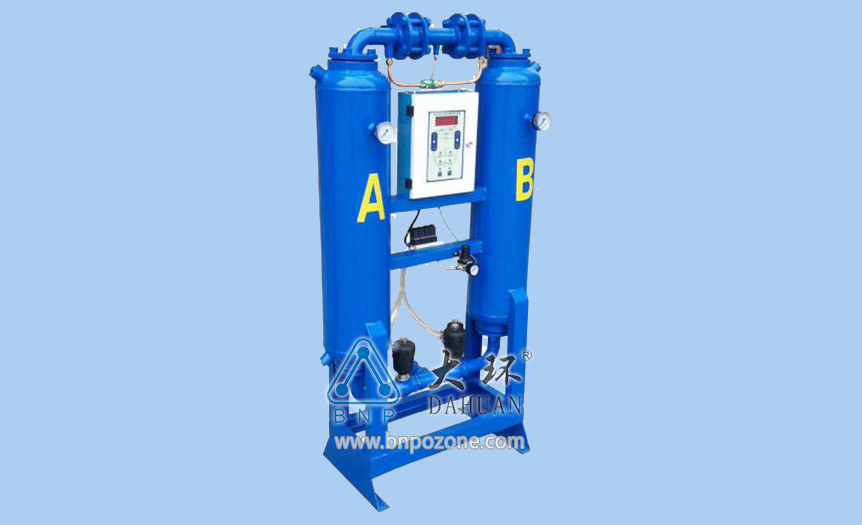

無熱吸附式壓縮空氣干燥器
參數：
空氣處理量：1~500Nm3/min 工作壓力：0.6~1.0MPa(可根據用戶要求提供1.0~3.0MPa的產品) 空氣進口溫度：≤45℃(Min 5℃) 成品氣露點：-40℃~70℃(常壓露點) 切換時間：10min(可調) 額定功率：100W 進出空氣壓降：≤0.021MPa 再生消耗氣量：≤12%額定處理量 再生方式：無熱再生 電源：AC 220V/1P/50Hz 環境溫度：≤45℃
|
無熱吸附式壓縮空氣干燥器(無熱吸干機)再生干燥器是一種吸附式干燥凈化裝置，它的作用是通過變壓吸附凈化原理，清除空氣中水份，從而達到干燥空氣的目的。無熱再生干燥機利用吸附劑多孔表面可選擇吸附某些組分特性，把空氣中水份吸附在吸附劑空穴中，從而清除空氣中的水份。當吸附劑工作了一定時間后，吸附劑將達到飽和吸附平衡，需要用接近常壓的干燥氣體對吸附劑再生，以恢復吸附劑的吸附能力。由于吸附劑能吸附-再生循環使用，使得無熱再生干燥機能連續安全可靠運行。
無熱再生干燥機主要由下列設備組成：兩只交替使用的吸附塔，一只消音器、一套切換閥門，一套控制系統及氣源處理單元。
技術特點
◇ 采用安全可靠的控制元件，保證控制器輸出信號安全準確的到達指令目標。
◇ 采用微電腦控制，數碼顯示兩塔交替運行狀態。
◇ 保證成品氣露點穩定可靠，能耗低。
◇ 結構簡潔大方，人性化設計，便于操作與維護。
◇ 多種故障報警功能。
◇ 先進的可變程序、運行穩定、可靠。
◇ 可配備RS485/RS232聯動接口。可進行遠程通訊、集中監控和空壓機聯控。
技術指標
空氣處理量：1~500Nm3/min
工作壓力：0.6~1.0MPa(可根據用戶要求提供1.0~3.0MPa的產品)
空氣進口溫度：≤45℃(Min 5℃)
成品氣露點：-40℃~70℃(常壓露點)
切換時間：10min(可調)
額定功率：100W
進出空氣壓降：≤0.021MPa
再生消耗氣量：≤12%額定處理量
再生方式：無熱再生
電源：AC 220V/1P/50Hz
環境溫度：≤45℃

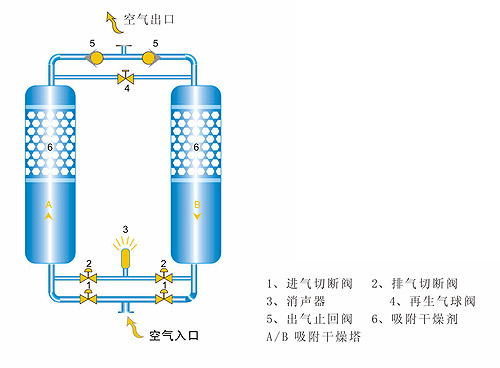

系統流程圖

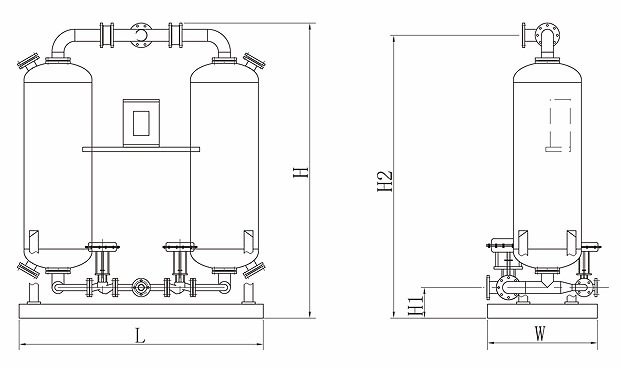

產品結構圖
技術參數表
型號 | ZLD-1 | ZLD-3 | ZLD-6 | ZLD-10 | ZLD-12 | ZLD-15 | ZLD-20 | ZLD-30 | ZLD-40 | ZLD-60 | ZLD-80 | ZLD-100 | ZLD-150 | ZLD-200 | |||
空氣流量 | 1 | 3 | 6 | 10 | 12 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 150 | 200 | |||
空氣接 | 25 | 32 | 40 | 50 | 50 | 65 | 65 | 80 | 100 | 125 | 150 | 150 | 200 | 200 | |||
電源 | AC220V/50Hz | ||||||||||||||||
外 | 長L | 960 | 1090 | 1360 | 1360 | 1440 | 1600 | 1920 | 1940 | 2300 | 2300 | 2650 | 2750 | 3000 | 3200 | ||
寬W | 380 | 420 | 610 | 610 | 700 | 800 | 850 | 880 | 990 | 1000 | 1000 | 1090 | 1200 | 1350 | |||
高H | 1300 | 1300 | 1580 | 1780 | 2000 | 2150 | 2290 | 2550 | 2660 | 2850 | 3250 | 3080 | 3210 | 3300 | |||
進口高H1 | 110 | 160 | 210 | 210 | 230 | 240 | 240 | 240 | 280 | 360 | 360 | 360 | 400 | 400 | |||
出口高H2 | 1210 | 1210 | 1500 | 1700 | 1930 | 2040 | 2200 | 2400 | 2550 | 2750 | 3100 | 3000 | 3120 | 3210 | |||
設備凈重(kg) | 235 | 460 | 630 | 840 | 900 | 980 | 1380 | 1810 | 2300 | 2700 | 3350 | 4300 | 5000 | 6350 | |||
